Υψηλός - ποιότητα HastelloyX Hastelloy Χ Uns N06002 .2.4665 Nc22fed Gh3536
Περιγραφή προϊόντων
Το HastelloyX είναι κύριο με τη στερεά ενίσχυση λύσης χρωμίου και μολυβδαίνιου μιας υψηλής περιεκτικότητας σε σίδηρο, το νικέλιο-βασισμένο υπερκράμα έχει την καλή αντίσταση και η αντίσταση διάβρωσης, κάτω από 900 ℃ έχει τη μέτρια σχηματιστικότητα δύναμης διάρκειας και ερπυσμού κρύων και καυτών καλές, και την ιδιότητα συγκόλλησης εργασίας.
Χρησιμοποιημένη στην κατασκευή των μερών αιθουσών καύσης μηχανών αεροσκαφών και άλλων υψηλής θερμοκρασίας μερών, η χρήση για πολύ καιρό κάτω από 900 ℃, και η βραχυπρόθεσμη θερμοκρασία εργασίας είναι 1080 ℃.

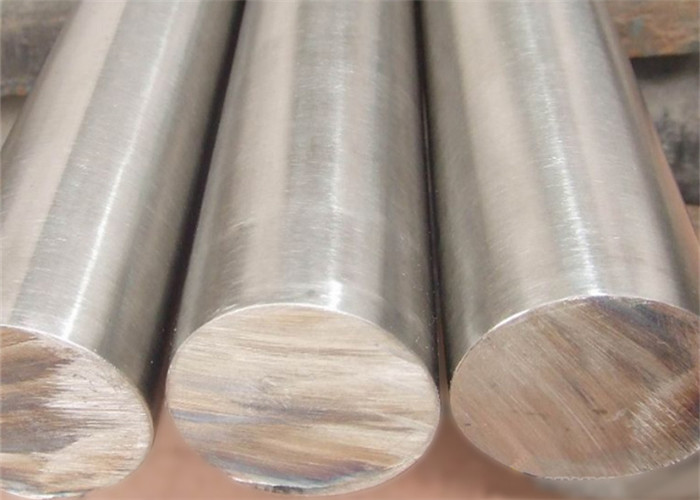

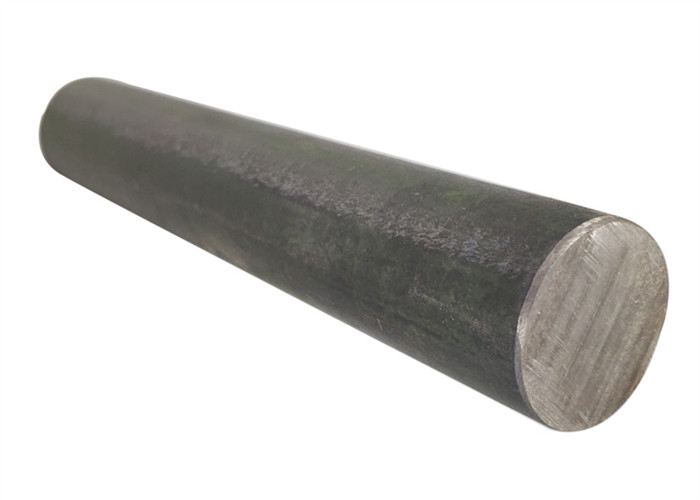

Τα κύρια προϊόντα είναι φύλλο, λουρίδα, σωλήνας, φραγμός, σφυρηλατημένο κομμάτι, δαχτυλίδι και ρίψη ακρίβειας.
1.1 υλικό εμπορικό σήμα HastelloyX HastelloyX
1.2 HastelloyX GH3536 στο παρόμοιο εμπορικό σήμα, GH536 GH22, GH334, GH739, SG - 5 (Κίνα),
UNS NO6002, NC22FeD (Γαλλία), NiCr22FeMo (Γερμανία), Nimonic PE13 (UK)
Χημική σύνθεση
Βαθμός | % | Νι | Χρώμιο | Φε | Mo | W | Κοβάλτιο | Γ | ΜΝ | Si | S | $cu | Al | Tj |
HastelloyX | Λ. | Bal. | 20.5 | 17 | 8 | 0,2 | 0,5 | 0,05 | ||||||
Max | 23 | 20 | 10 | 1.0 | 2.5 | 0,15 | 1 | 1 | 0,015 | 0,5 | 0,15 | 0,5 |
1.5 φύλλο HastelloyX και σύστημα θερμικής επεξεργασίας σωλήνων: 1130 ~ 1170 ℃, γρήγορη αερόψυξη ή υδρόψυξη
Φραγμός και κυκλικά κομμάτια των δειγμάτων δοκιμής: 15 ℃ 1175 ℃ +, αερόψυξη ή γρηγορότερα να δροσίσει
Λουρίδα: 1065 ~ 1105 ℃, γρήγορα που δροσίζουν.
1.6 προδιαγραφές ποικιλίας HastelloyX και θέση 0,5 ~ 4.0mm πιάτο, 0,05 ~ 0.8mm λουρίδα, 4 ~ 20mm ανεφοδιασμού εξωτερική διάμετρος, 1,0 πάχος τοίχων ~ 2.0mm του σωλήνα, διάμετρος 0,2 ενώνοντας στενά καλώδιο ~ 10.0mm, διάμετρος 300mm ράβδος και διάφορη διάμετρος και πάχος τοίχων των κομματιών δαχτυλιδιών και διαφορετικά μορφές και μεγέθη της ρίψης ακρίβειας.
Το πιάτο, η λουρίδα και ο σωλήνας μετά από τη στερεούς επεξεργασία λύσης και τον ανεφοδιασμό παστώματος, λουρίδα μπορούν επίσης να είναι ανεφοδιασμός κρύου κυλίσματος
Το καλώδιο συγκόλλησης μπορεί να παραδοθεί στο σκληρό κράτος, το semi-hard κράτος, το λειώνοντας και παστώνοντας, φωτεινό και στερεό λύσης επεξεργασίας κράτος στερεών.
Οι φραγμοί και τα δαχτυλίδια παραδίδονται χωρίς θερμική επεξεργασία.
Η ρίψη ακρίβειας παρέχεται στον όρο ρίψης.
1.7 HastelloyX που λειώνει και διαδικασία ρίψης υιοθετεί electroslag φούρνων τόξων ή τη non-vacuum electroslag φούρνων επαγωγής διαδικασία ανάτηξης.
Στην παραγωγή των ρίψεων, ο φούρνος επαγωγής που λειώνει ξανά το κύριο κράμα χρησιμοποιείται για να χύσει τις ρίψεις στο θερμαμένο κοχύλι φορμών.
1.8hastelloyx σχεδιάγραμμα εφαρμογής και ειδικές απαιτήσεις που το κράμα έχει χρησιμοποιηθεί ευρέως στους ξένους αεροκινητήρες και τις αστικές βιομηχανίες, και χρησιμοποιείται κυρίως στην κατασκευή combustor των τμημάτων και άλλων καυτών τμημάτων τελών καθώς επίσης και την κυψελωτή δομή στην Κίνα.
Η σκλήρυνση γήρανσης του κράματος μετά από τη μακροπρόθεσμη χρήση σε υψηλής θερμοκρασίας.
Φυσικές και χημικές ιδιότητες HastelloyX
2.1 θερμική απόδοση HastelloyX
2.1.1 λειώνοντας σειρά θερμοκρασίας HastelloyX 1295 ~ 1381 ℃
2.1.2 η θερμική αγωγιμότητα HastelloyX βλέπει τον πίνακα 2-1.
2.1.3 η συγκεκριμένη ικανότητα θερμότητας HastelloyX βλέπει τον πίνακα 2-2.
Δείτε tab.2-3 για το συντελεστή της γραμμικής επέκτασης HastelloyX.
2.1.5 θερμικό diffusivity των ρίψεων κραμάτων HastelloyX παρουσιάζεται στον πίνακα 2-4.
Πίνακας 2-1
θ/℃ |
100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
λ/(W (μ·℃)) | 13.38 | 17.97 | 20.27 | 22.40 | 24.62 | 26.79 | 29.05 | 31.14 | 33.44 |
Table2-2
θ/℃ |
17 | 100 | 200 | 280 | 408 | 500 | 600 | 700 | 800 | 900 |
γ (J (κλ·℃)) | 372.6 | 372.6 | 389.4 | 456.4 | 427.1 | 452.2 | 464.7 | 515.0 | 535.9 | 561.0 |
Table2-3
θ/℃ | 20~100 | 20~200 | 20~300 | 20~400 | 20~500 | 20~600 | 20~700 | 20~800 | 20~900 |
α/10-6℃-1 | 12.1 | 12.5 | 13.4 | 14.0 | 14.3 | 14.8 | 15.5 | 15.8 | 16.1 |
2.2 rho =8.28g/cm3 πυκνότητας HastelloyX
2.3 η ηλεκτρική ειδική αντίσταση απόδοσης HastelloyX βλέπει τον πίνακα 2-5.
Πίνακας 2-4
θ/℃ |
24 | 100 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
Q (10-6m2/S)) | 2.78 | 3.06 | 3.68 | 3.64 | 4.36 | 4.32 | 4.38 | 4.91 | 5.23 |
2.4 το μαγνητικό κράμα HastelloyX είναι non-magnetic.
2.5 χημικές ιδιότητες HastelloyX
2.5.1 το ποσοστό οξείδωσης κράματος HastelloyX μετά από 100h στη μέση δοκιμή αέρα παρουσιάζεται στον πίνακα 2-6.
Πίνακας 2-5
θ/℃ |
100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
π (106Ω.M)) | 1.18 | 1.20 | 1.21 | 1.22 | 1.24 | 1.25 | 1.26 | 1.27 | 1.29 |
Table2-6
θ/℃ |
700 | 800 | 900 | 1000 | 1100 |
ποσοστό οξείδωσης (γ (τετρ.μέτρο·χ)) | 0,0023 | 0,060 | 0,117 | 0,200 |
0,611
|
Μηχανικές ιδιότητες HastelloyX
Οι μηχανικές ιδιότητες των διαφορετικών ποικιλιών που διευκρινίζονται από HastelloyX το τεχνικό πρότυπο παρουσιάζονται στον πίνακα 3-1.
Πίνακας 3-1
|
Εκτατές ιδιότητες στη θερμοκρασία δωματίου
|
ανθεκτική απόδοση 815 ℃
|
||||
σP0.2/MPA | σb/MPa | δ5/% | σ/MPa | t/h | δ5/% | |
Φύλλο ψυχρής έλασης Ελασματοποιημένη εν ψυχρώ ταινία Τραβηγμένος στο κρύο σωλήνας φραγμός Χτυπήστε το α Ρίψη |
310 310 200 |
725 760 |
35 10 |
110 - |
24 - - 24 24 - |
8.0 - - 10.0 10.0 - |
